Stopfbuchspackung – Graphitiertem PTFE | gPTFE Gland packing Tefapak GRH 280

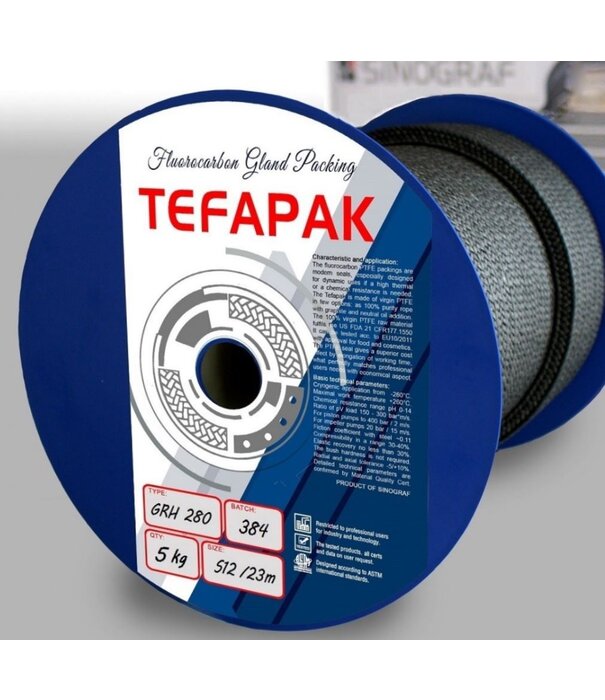

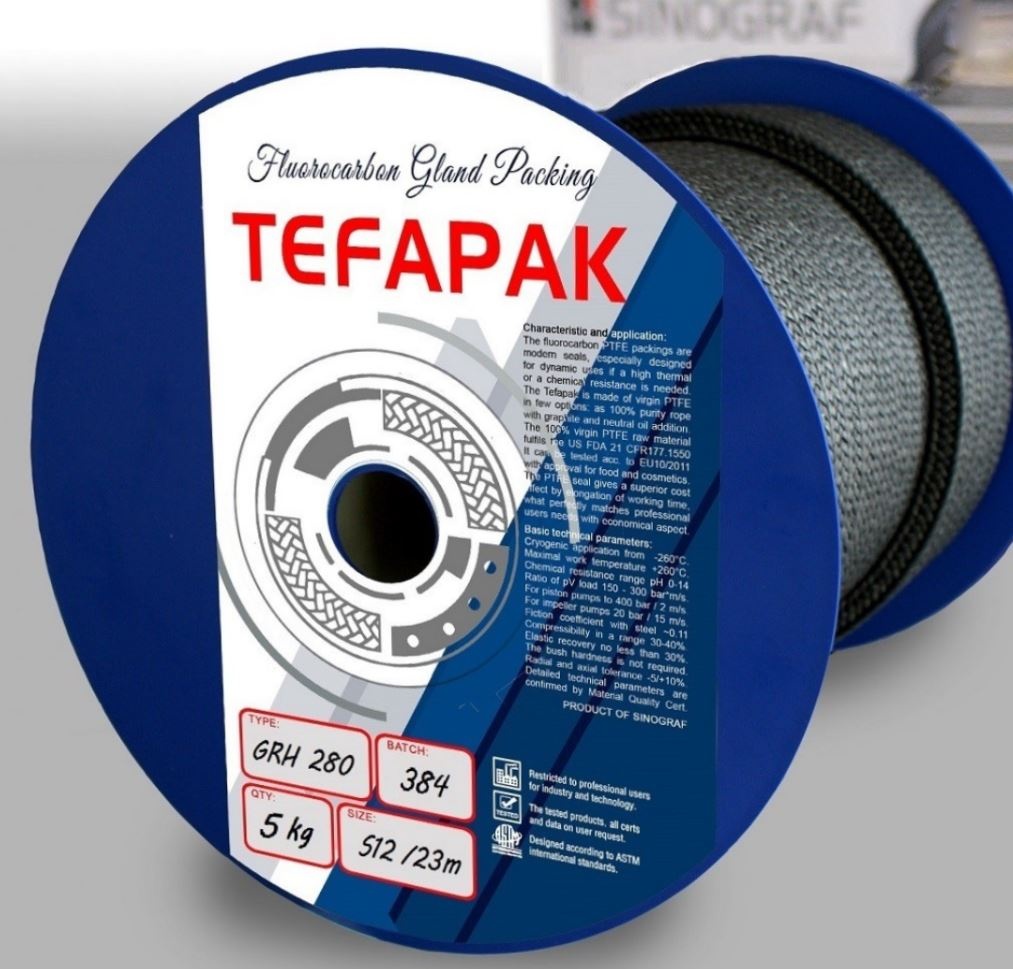

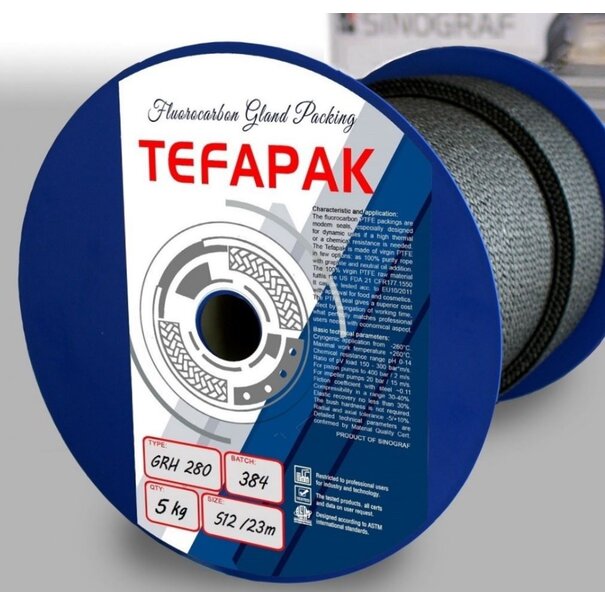

Tefapak GRH 280 Stopfbuchspackung

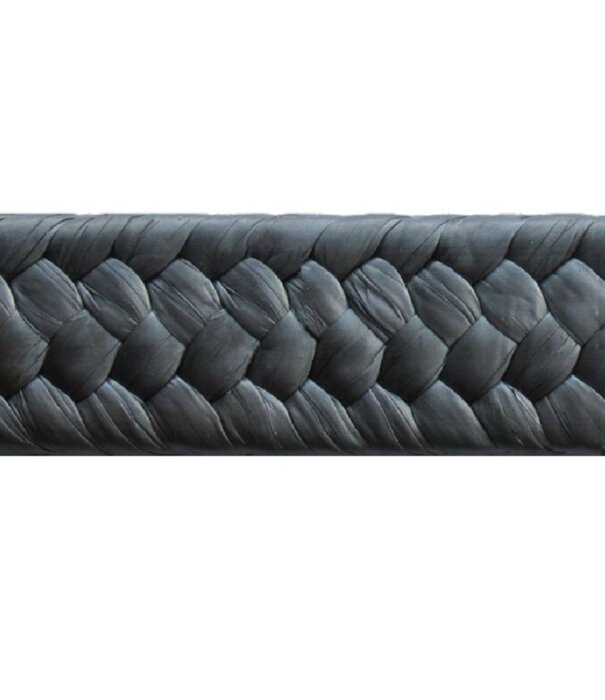

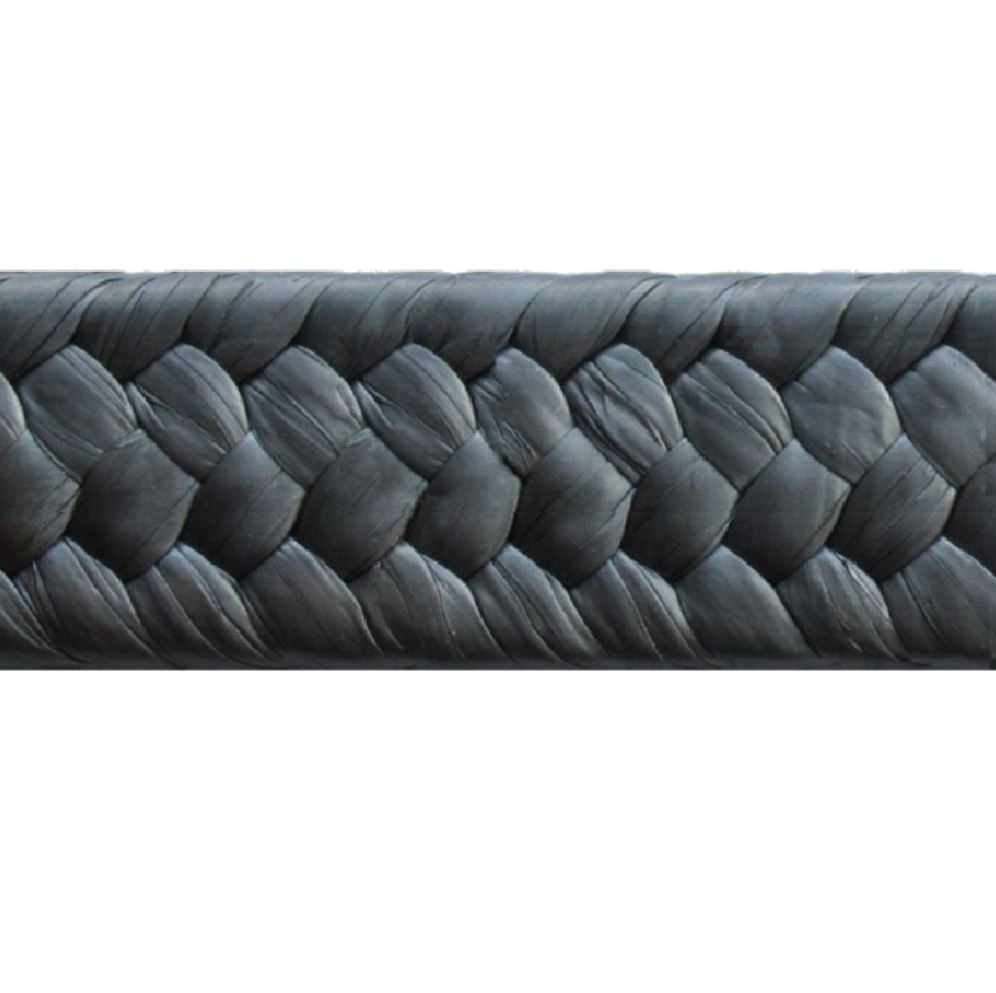

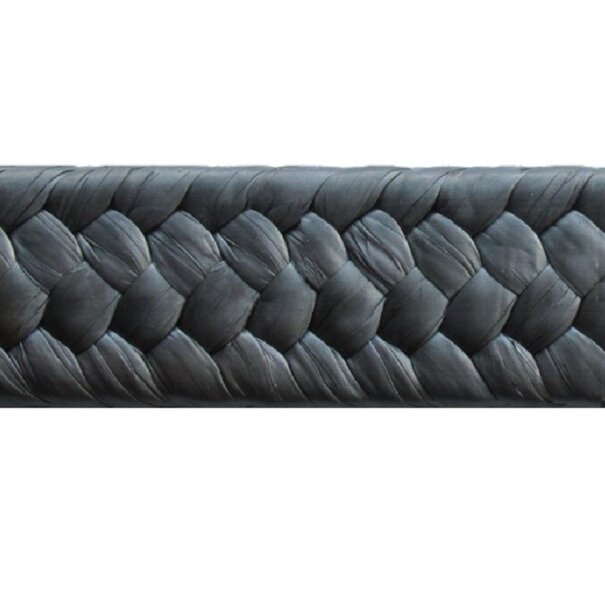

Packung aus dünnen Strängen PTFE-Folie mit eingearbeitetem Graphit. Die GRH-Packung hat einen um 40% höheren Graphitgehalt und gleichzeitig eine höhere Festigkeit im Vergleich zu herkömmlichen PTFE-graphitierten Dichtungen. Die hohe Leistung der GRH-Packung ist das Ergebnis einer Verbundstruktur, die auf dem Bild des REM-Elektronenmikroskops deutlich zu erkennen ist. Der Aufbau dieser Packung besteht aus dünnen Schichten kolloidalen Graphits mit einer Dicke von 20 µm, die in eine PTFE-Matrix eingeschlossen sind.

Technische Eigenschaften

• Material: PTFE-Folie mit Graphit
• Temperaturbereich: -200°C bis 260°C
• Druckbeständigkeit:
  Pumpen: max. 20 bar
  Ventile: max. 400 bar
  Rotierende Anwendungen: max. 200 bar
• pH-Bereich: 0 – 14 pH
• Geschwindigkeit:
  Pumpen: 25 m/s
  Ventile: 3 m/s
  Rotierende Anwendungen: 2 m/s
• Maximale Belastung (pV): max. pV ~ 300 bar·m/s
• Durchschnittliche Dichte: ~1,5 g/cc
• Min. Wellen-/Buchsenhärte: ~30 HRC
• Verfügbar in quadratischen Profilen von S6 bis S25 mm (mit einer Toleranz von ±10%)



DOCUMENTEN & DOWNLOADS

Technisches Datenblatt: Datenblattdokument
Montageanleitung: Montageanleitungsdokument
